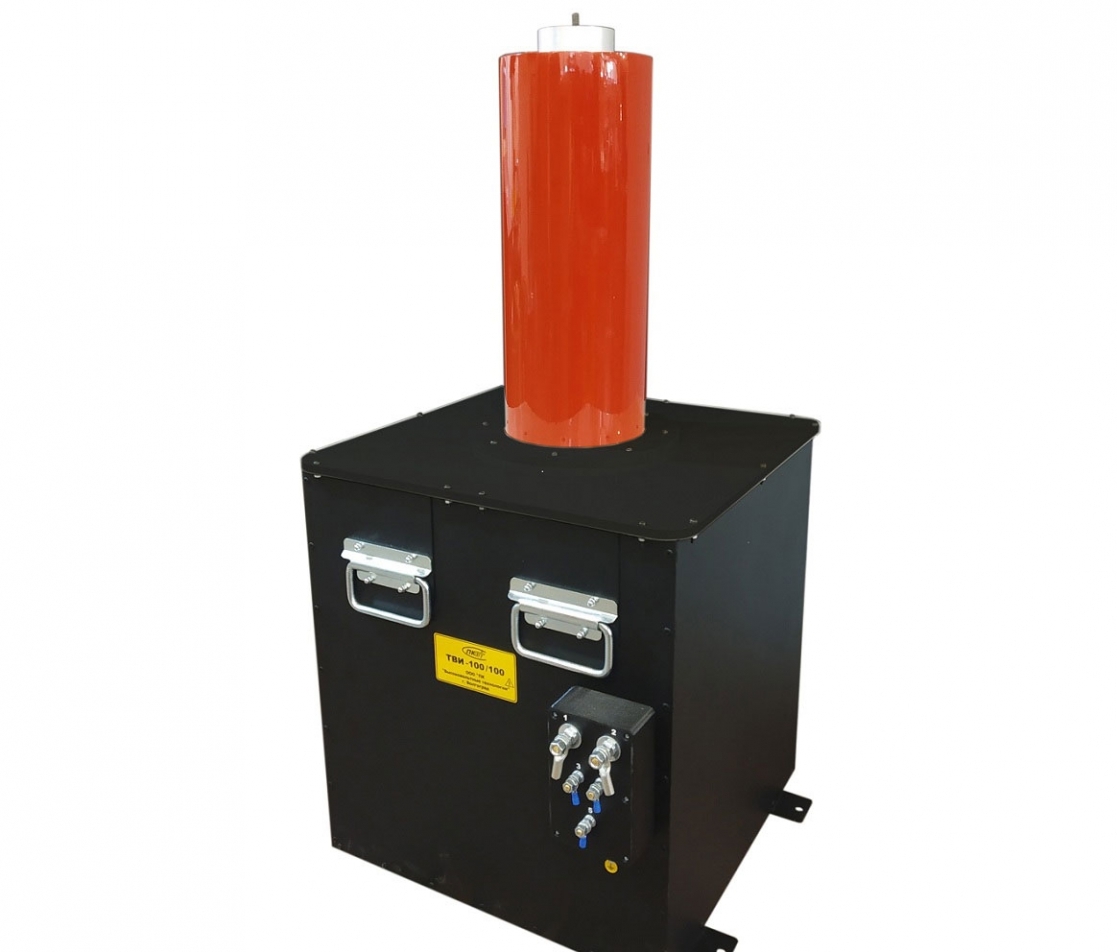

Назначение испытательного трансформатора ТВИ-100/200:
Трансформаторы высоковольтные испытательные серии ТВИ-100/200 предназначены для преобразования по уровню напряжения переменного тока синусоидальной формы частотой 50 Гц и генерирования напряжения постоянного (выпрямленного) тока посредством встроенного диодного выпрямителя и применяется для проведении высоковольтных испытаний, диагностировании изоляции,ограничителей перенапряжений, твердых диэлектриков, средств защиты и других материалов, для испытаний которых требуется высокое напряжение.
Трансформатор предназначен для работы при температуре окружающего воздуха от минус 20 до плюс 40 ºC и относительной влажности до 98 % при температуре 25 ºC.
Особенности испытательного трансформатора ТВИ-100/200:
- Влагопылезащитное исполнение IP60;
- Отсутсвие коронации, гула, дребезга;
- Стальной корпус;
- Встроенная штанга заземления (Опция);
- Температурная защита 50 °C;
- Необслуживаемый высоковольтный блок.
Технические характеристики испытательного трансформатора ТВИ-100/200:
| Параметр | Значение |
| Диапазон регулирования напряжения переменного тока частотой 50 Гц первичной обмотки, В | 0,10…240,0 |
| Номинальное напряжение первичной обмотки, В | 200,0 |
| Номинальное значение вторичной обмотки, при напряжении на первичной обмотке 200.0 В, кВ | 100,0 |
| Номинальный ток холостого хода, при напряжении на первичной обмотке 200.0 В, мА (не более) | 3500 |
| Максимальное выходное напряжение переменного тока, кВ | 105,00 |
| Максимальный выходной переменный ток, мА | 220 |
| Электрическая прочность изоляция начала вторичной обмотки относительно клеммы заземления, кВ (не менее) | 5 |
| Терморазмыкатель биметаллический, °C | 50 |
| Время срабатывания при окружающей температуре 25°C и выходном токе 100 мА, мин | 15 |
| Габаритные размеры трансформатора, мм | (6015±10)х(519±10)х(975±10) |
| Масса блока высоковольтного , кг | 140±5 |
| Электропитание от сети переменного тока | (50 ± 10) Гц, (220 ± 22) В |
| Максимальная потребляемая мощность, ВА | 22100 |
| Режим работы: Выходной ток 100 мА и длительность цикла 1 час | ПВ = 10 % |
| Средний срок службы, лет, не менее | 7 |
| Рабочие условия применения: температура окружающего воздуха, °C относительная влажность воздуха, % атмосферное давление, кПа | от минус 20 до плюс 40 98 при 25 °С от 84 до 106,7 |
Комплект поставки ТВИ-100/200
| № | Наименование | Количество |
| 1 | Высоковольтный трансформатор | 1 |
| 2 | Изолятор | 1 |
| 3 | Дисковый антикоронный экран | 1 |
| 4 | Клемма заземления и разъем для подключения | 1 |
| 5 | Межобмоточный экран | 1 |
| 6 | Терморазмыкатель биметаллический 50°C | 1 |
Дополнительная комплектация ТВИ-100/100:
(Поставляется за отдельную плату)
| № | Наименование |
| 1 | Отвод от вторичной обмотки |
| 2 | Штанга заземления |
| 3 | Система охлаждения |
